Prime Extend

01

02

03

Industrie allgemein

Anlagen- und Maschinenbau

Automatisierung

Anwendungsbereiche

Latenzfreies Absetzen von HMI- Panels auf weite Distanzen im industriellen Umfeld
Bedienen, Steuern und Anzeigen von Maschinen- und Anlagendaten in der in der produktiven Industrieumgebung

HMI-Panels im modularen Anlagen- und Maschinenbau bis zu 100m absetzen
Latenzfreie Full HD Video- und Touchsignalübertragung
Die Anzeigen- und Bedieneinheit wird genau dort platziert, wo sie benötigt wird
Der Box-PC bleibt zur besseren Kühlung oder Wartung im zentralen Schaltschrank

Prime Panel	15,6“ Full-HD Display, 16:9 Glasfront mit PCT-Touch Aluminiumrahmen mit Montageklemmen
Prime Extend	Stand Alone Box zur Hutschienenmontage Temperaturresistenz -20°C…+50°C 5V, 12V oder 24V Eingangsspannung Übertragung von Display-Port in FHD und USB 2.0 CE, UL
Prime Box Pico	2,5“, ATOM E3950, WLAN über mPCIe Hutschienenmontage

Integriert oder als Standalone Box umsetzbar
Ein-Kabel-Lösung für Video und USB
Keine CPU im Prime Panel
Es wird keine Software oder zusätzliche Treiber benötigt
Standard CAT-Kabel S/FTP

Anwendungsbereiche

Industrie PC für Steuerungs- und Bedienaufgaben
Gateway- Funktionalität mit verschiedenen Funk- Schnittstellen

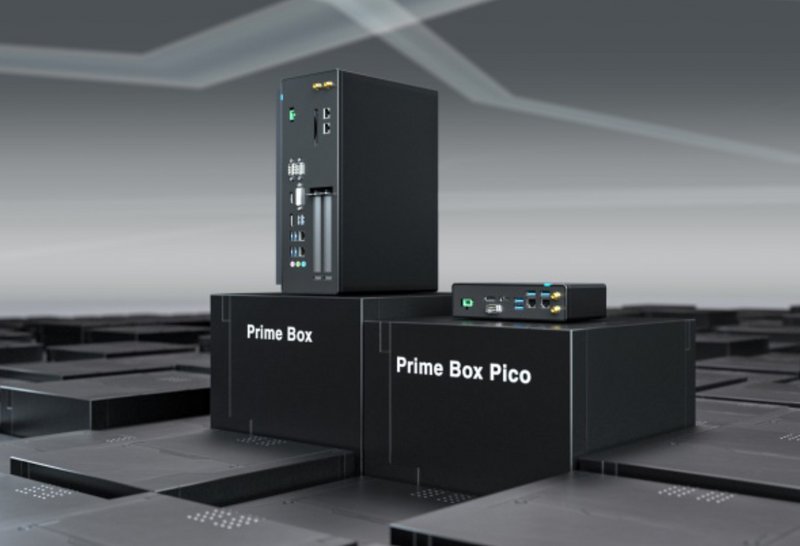

Minimum size – maximum performance

Performante Rechnerleistung bei geringem Platzbedarf
Weitreichende Connectivity auf engstem Raum

Gehäuse	Hochwertiges Aluminium, flexibles Gehäuse in Höhe und Breite, diverse Montagemöglichkeiten
Rechner	2,5“, ATOM E3950, bis 8GB RAM, mSATA-Massenspeicher
Schnittstellen	2x LAN, 3x USB 2.0, 4x USB 3.0, 2x COM, DP, HDMI
Erweiterung	mPCIE und Schubert Expansion Interface (SEI)
Optionen	WLAN, BLUETOOTH, LTE, CAN, COM, LAN, USB, PoE, IO, …
Power	24V DC, 9…36V, Temperatur -10°C…+50°C
Zulassung	CE, UL

Bedarfsgerechte Bauformen, skalierbar in drei Höheneinheiten
Vielfältige Montagemöglichkeiten: Im Schaltschrank oder als Tischgerät
Gerätedesign mit passivem Kühlkonzept
Langzeitverfügbare & zuverlässige Industriekomponenten
Entwickelt für den 24/7- Einsatz
Service- und Wartungsfreundlich

Hochwertige HMI- Panels für den produktiven Einsatz im rauen industriellen Umfeld
Verlässlichkeit durch 36 Monate Gewährleistung
BASE: Umfassend konfigurierbare Standard-Systeme
STYLE: Unkomplizierte Anpassung an individuelle Anforderungen
Einfache Realisierung moderner, effizienter Bedienphilosophie an Maschinen und Anlagen

Flexible Anbindung über VESA oder Flansch oder einfache Montage im Einbauausschnitt
Gerätedesign mit passivem Kühlkonzept
Auch im anspruchsvollen EMV-Umfeld bedienbar
Langzeitverfügbare & zuverlässige Industriekomponenten
Entwickelt für den 24/7-Einsatz
Service- und wartungsfreundlicher Aufbau

Display	10,1“ bis 24“ Diagonale
Front	Glasfront mit PCT-Touch
Gehäuse	Anbau- und Einbaulösungen aus Aluminium
Rechner	ARM, ATOM E3950, CELERON G4900 bis iCore 8th Gen, bis 32 GB RAM, verschiedene Massenspeicher
Terminal	DP & DVI oder Prime Extend
Optionen	RFID, WLAN & BLUETOOTH mit integrierten oder externen Antennen, LTE, …
Schnittstellen	2x LAN, USB, COM
Erweiterung	PCIE x16, mPCIE, m.2, Schubert Expansion Interface (SEI)
Power	24V DC, 12…36V, Temperatur -10°C…+50°C
Zulassung	CE, UL

Hohe Flexibilität durch abgesetzte Bedieneinheit
Individualisierung durch variablen Höhenaufbau
Bedienelemente nachrüstbar, wechselbare Beschriftung
Anbindung der Bedienelemente an PROFINET
Zubehör, wie Tastaturablage, RFID-Leser, Schlüsselsysteme, USB-Buchsen optional verfügbar

Bild: Designstudie
